Δοχεία αδρανείας με INOX σερπαντίνα

ΔΟΧΕΙΑ ΑΔΡΑΝΕΙΑΣ ΜΕ ΑΝΟΞΕΙΔΩΤΗ ΣΕΡΠΑΝΤΙΝΑ ΓΙΑ ΖΕΣΤΟ ΝΕΡΟ ΧΡΗΣΗΣ – ΜΕ 1 ΚΑΙ ΜΕ 2 ΕΝΑΛΛΑΚΤΕΣ

TEXNIKΗ ΠΕΡΙΓΡΑΦΗ

Δοχείο αδρανείαςαπό χάλυβα
Πίεση λειτουργίαςδοχείου αδρανείας 4 bar
Ανοξείδωτος εναλλάκτηςDN32 – 1 ¼’’ με εξωτερικό σπείρωμα & μήκος 30m
Εναλλάκτηςαπό χαλυβδοσωλήνα
Μέγιστη πίεσηεναλλάκτη 16 bar
Μέγιστη θερμοκρασίαεναλλάκτη 160°C
Μόνωση αφαιρούμενηαπό μαλακή πολυουρεθάνη (αφρολέξ) με πάχος 100 mm

Description

ΔΟΧΕΙΑ ΑΔΡΑΝΕΙΑΣ ΜΕ ΑΝΟΞΕΙΔΩΤΗ ΣΕΡΠΑΝΤΙΝΑ ΓΙΑ ΖΕΣΤΟ ΝΕΡΟ ΧΡΗΣΗΣ – ΜΕ 1 ΚΑΙ ΜΕ 2 ΕΝΑΛΛΑΚΤΕΣ

ΠΑΡΑΤΗΡΗΣΕΙΣ (με δυνατότητα χρήσης των παρακάτω επιλογών)

Ηλεκτρική βιδωτή αντίσταση με θερμοστάτη 1 ½ » – 4 kW
Τριφασική ηλεκτρική βιδωτή αντίσταση με θερμοστάτη 1 ½ » – 6 kW ή 9 kW

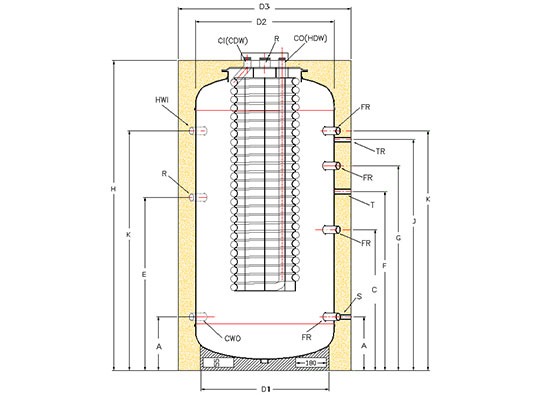

ΜΕ INOX ΣΕΡΠΑΝΤΙΝΑ ΧΩΡΙΣ ΕΝΑΛΛΑΚΤΗ

ΚΩΔΙΚΟΣΔΙΑΣΤΑΣΕΙΣΧΩΡΗΤΙΚΟΤΗΤΑ (L)ΒΑΡΟΣ (kg)
ΔΙΑΜΕΤΡΟΣ (mm)ΥΨΟΣ (mm)
COS -0- DA 500 INOX840172045994,50
COS -0- DA 750 INOX10001820726127,80
COS -0- DA 1000 INOX10002020845143,60
COS -0- DA 1500 INOX130020201602277,80
COS -0- DA 2000 INOX140020201602313,00

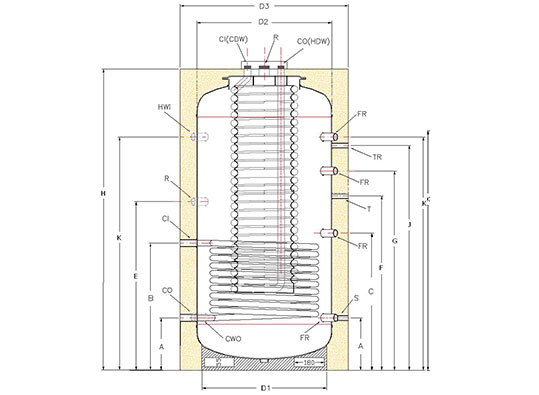

ΜΕ INOX ΣΕΡΠΑΝΤΙΝΑ ΚΑΙ 1 ΕΝΑΛΛΑΚΤΗ

ΚΩΔΙΚΟΣΔΙΑΣΤΑΣΕΙΣΧΩΡΗΤΙΚΟΤΗΤΑ (L)ΒΑΡΟΣ (kg)
ΔΙΑΜΕΤΡΟΣ (mm)ΥΨΟΣ (mm)
COS -1- DA 500 INOX8401720443127,85
COS -1- DA 750 INOX10001820706169,00
COS -1- DA 1000 INOX10002020824189,60
COS -1- DA 1500 INOX130020201578334,90
COS -1- DA 2000 INOX140020201856373,30

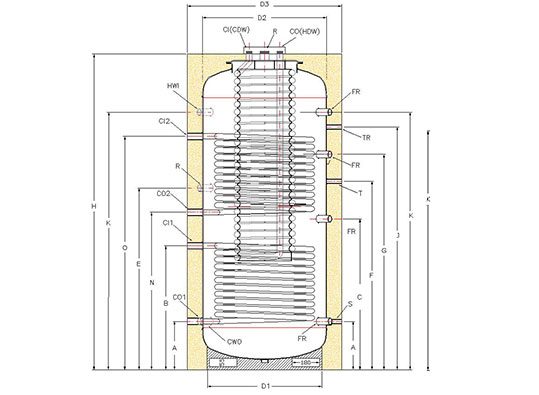

ΜΕ INOX ΣΕΡΠΑΝΤΙΝΑ ΚΑΙ 2 ΕΝΑΛΛΑΚΤΕΣ

ΚΩΔΙΚΟΣΔΙΑΣΤΑΣΕΙΣΧΩΡΗΤΙΚΟΤΗΤΑ (L)ΒΑΡΟΣ (kg)
ΔΙΑΜΕΤΡΟΣ (mm)ΥΨΟΣ (mm)
COS -2- DA 500 INOX8401720427161,20
COS -2- DA 750 INOX10001820691210,20
COS -2- DA 1000 INOX10002020810235,60
COS -2- DA 1500 INOX130020201555171,00
COS -2- DA 2000 INOX140020201841414,60
ΠΕΡΙΓΡΑΦΗCOS DA 500 INOXCOS DA 750 INOXCOS DA 1000 INOXCOS DA 1500 INOXCOS DA 2000 INOX
Χωρητικότητα INOX σερπαντίναςL3333333333
Χωρητικότητα εναλλάκτη C1 (ήλιος)L16,219,72227,229,4
Χωρητικότητα εναλλάκτη C2L16,219,72218,419,8
Επιφάνεια INOX σερπαντίνας7,47,47,47,47,4
Επιφάνεια εναλλάκτη C1 (ήλιος)2,22,733,74
Επιφάνεια εναλλάκτη C22,22,732,52,7
Πάχος κορμούmm33344
Συνολικό βάρος δοχείουKg162210,2235,6373414,6
Βάρος δοχείουKg84,5117132,8267302,2
Βάρος INOX σερπαντίναςKg10,810,810,810,810,8
Βάρος εναλλάκτη C1Kg33,3541,24657,160,3
Βάρος εναλλάκτη C2Kg33,3541,24638,141,3
Ελεύθερη παροχή CWOmm235 – 1 1/2″280 – 1 1/2″320 – 1 1/2″320 – 3″320 – 3″
Έξοδος εναλλάκτη CO1mm1″1″1″1″1″
AΑισθητήριο Smm1/2″1/2″1/2″1/2″1/2″
Ελεύθερη παροχή FRmm1 1/2″1 1/2″1 1/2″3″3″
BΕίσοδος εναλλάκτη CI1mm750795940820820
NΈξοδος εναλλάκτη C02mm870915106010401040
CΕλεύθερη παροχή FRmm810 – 1 1/2″855 – 1 1/2″1000 – 1 1/2″990 – 3″990 – 3″
D1Διάμετρος ποδιών στήριξηςmm58075075010401140
D2Διάμετρος κορμούmm64080080011001200
D3Εξωτερική διάμετροςmm8401000100013001400
EΑνακυκλοφορία Rmm935980115011901190
OΕίσοδος εναλλάκτη CI2mm1385/1″1430/1″1680/1″1540/1″1540/1″
FΘερμοστάτης Tmm970-1/2″1015-1/2″1235-1/2″1235-1/2″1235-1/2″
GΕλεύθερη παροχή FRmm1120 – 1 1/2″1165 – 1 1/2″1355 – 1 1/2″1390 – 3″1390 – 3″
HΣυνολικό ύψοςmm17201820202020202020
JΘερμόμετρο TRmm1275-1/2″1320-1/2″1530-1/2″1570-1/2″1570-1/2″
KΕλεύθερη παροχή HWImm13251370153015701570
KΕλεύθερη παροχή FRmm1 ½1 ½1 ½1 ½1 ½

Informations complémentaires

Δοχείο αδρανείας

από χάλυβα

Πίεση λειτουργίας

δοχείου αδρανείας 4 bar

Ανοξείδωτος εναλλάκτης

DN32 – 1 ¼’’ με εξωτερικό σπείρωμα & μήκος 30m

Εναλλάκτης

από χαλυβδοσωλήνα

Μέγιστη πίεση

εναλλάκτη 16 bar

Μέγιστη θερμοκρασία

εναλλάκτη 160°C

Μόνωση αφαιρούμενη

από μαλακή πολυουρεθάνη (αφρολέξ) με πάχος 100 mm
